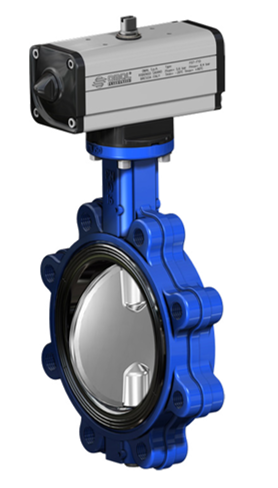

LUG butterfly valves with single-acting pneumatic actuator, featuring GGG50 ductile iron body and 316 stainless steel disc, provide reliable and safe fluid control in industrial applications. Available with EPDM or NBR seals, DN40–DN150, PN10-16, ensuring fast closure and efficient automated operation.
Parameter | Value |
|---|---|
Type | Butterfly valve with LUG connection and single-acting pneumatic actuator |
Article | SG386X |
Valve body | Ductile iron GGG50 |
Disc | Stainless steel AISI 316 |
Seat | EPDM (other seats available on request) |
Stem | AISI 420 |
Connection type | LUG (threaded for end-of-line installation) |
Flange drilling | PN10/PN16 according to EN 1092-2 |
Available DN | DN 40 ÷ DN 300 |
PN | PN 10 - 16 |
Actuator type | Single-acting rotary pneumatic (spring return) |
Actuator supply pressure | 5.6 bar (±10%) |
Control signal | 3 ÷ 5 bar (dry, filtered air) |
Operating temperature range | -10 °C ÷ +85 °C (depending on seat) |
Standard operation | Automatic (closes on loss of air) |
Sealing | Bidirectional, also under backpressure |
Usage | Water, air, fluids compatible with materials |
Actuator connection | ISO 5211 with square shaft |
Filter by:
| Code | Description | Nominal Diameter (DN) | Nominal Pressure (PN) | Material | Coupling Connection | Actuation | Brand | Availability | Your Price | Add |
|---|---|---|---|---|---|---|---|---|---|---|
| SG386XE68 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN40, con attuatore pneumatico a semplice effetto | DN40 - 1 1/2 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 207,00 € |
|
| SG386XE69 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN50, con attuatore pneumatico a semplice effetto | DN50 - 2 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 210,00 € |
|
| SG386XE70 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN65, con attuatore pneumatico a semplice effetto | DN65 - 2 1/2 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 266,00 € |
|
| SG386XE71 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN80, con attuatore pneumatico a semplice effetto | DN80 - 3 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 275,00 € |
|
| SG386XE72 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN100, con attuatore pneumatico a semplice effetto | DN100 - 4 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 319,00 € |
|
| SG386XE73 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN125, con attuatore pneumatico a semplice effetto | DN125 - 5 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 400,00 € |
|
| SG386XE74 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione EPDM, PN10-16, DN150, con attuatore pneumatico a semplice effetto | DN150 - 6 inches | 10/16 | GGG50/316/EPDM | LUG | Pneumatic single acting | Omal | Not available | 477,00 € |
|
| SG386XN68 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN40, con attuatore pneumatico a semplice effetto | DN40 - 1 1/2 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 207,00 € |
|
| SG386XN69 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN50, con attuatore pneumatico a semplice effetto | DN50 - 2 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 210,00 € |
|
| SG386XN70 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN65, con attuatore pneumatico a semplice effetto | DN65 - 2 1/2 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 266,00 € |
|
| SG386XN71 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN80, con attuatore pneumatico a semplice effetto | DN80 - 3 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 275,00 € |
|
| SG386XN72 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN100, con attuatore pneumatico a semplice effetto | DN100 - 4 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 319,00 € |
|
| SG386XN73 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN125, con attuatore pneumatico a semplice effetto | DN125 - 5 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 396,00 € |
|
| SG386XN74 | Valvola a farfalla con attacco LUG con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316,con corpo in ghisa sferoidale GGG50, disco in acciaio inox 316, guarnizione NBR, PN10-16, DN150, con attuatore pneumatico a semplice effetto | DN150 - 6 inches | 10/16 | GGG50/316/NBR | LUG | Pneumatic single acting | Omal | Not available | 473,00 € |
|
